Pourquoi le moulage par insertion est plus que simplement « mettre du métal dans du plastique »

Dans la fabrication moderne, le moulage par insert est largement utilisé dans les composants électriques, les pièces automobiles, les connecteurs industriels, les dispositifs médicaux et l’électronique grand public. À première vue, le processus semble simple : placer un insert métallique dans le moule etinjecter du plastiqueautour d'elle. Cependant, les fabricants qui travaillent quotidiennement avec le moulage par insert comprennent que produire de manière cohérente une pièce moulée par insert de haute qualité est bien plus difficile qu'il n'y paraît. Pour les produits tels que les bornes de liaison, les connecteurs électriques et les assemblages isolés, la précision est primordiale.

Qu’est-ce que le moulage par insertion ?

Le moulage par insert est un processus de fabrication dans lequel des composants métalliques, tels que des inserts en laiton, des goujons filetés ou des bornes, sont placés à l'intérieur d'un moule avant le début de l'injection plastique. Une fois le plastique fondu injecté, la matière plastique entoure l’insert et forme un seul composant intégré après refroidissement.

Ce processus combine :

 La résistance et la conductivité du métal

 L’isolation et la flexibilité de conception du plastique

 Temps de montage réduit

 Fiabilité structurelle améliorée

En raison de ces avantages, le moulage par insert est devenu un processus important pour les applications électriques et industrielles.

Le vrai défi : la cohérence des processus

Le plus grand défi du moulage par insert est de ne pas produire un seul bon échantillon. Le véritable défi consiste à maintenir la cohérence entre des milliers, voire des millions de pièces. Pour les petits composants électriques, même de minuscules écarts peuvent entraîner de graves problèmes : Désalignement entre l'insert en laiton et le boîtier en plastique Flash autour de la zone d'insertion Faible liaison après un serrage ou une utilisation répétée Instabilité du filetage lors de l'assemblage Rayures de surface causées par l'automatisation Déformation causée par un refroidissement irrégulier Ces problèmes peuvent sembler mineurs, mais dans le cas des produits électriques, ils peuvent affecter directement les performances, la durabilité et la confiance des clients.

Pourquoi la précision est importante dans le moulage par insert

La réussite d’un composant moulé par insert dépend d’un contrôle précis tout au long du processus de fabrication.

1. Précision des inserts en laiton

La tolérance dimensionnelle de l’insert en laiton affecte directement la qualité de l’assemblage final. Si les dimensions des inserts varient trop, le positionnement à l'intérieur du moule devient instable. Pour les bornes électriques filetées, la concentricité et la précision du filetage sont particulièrement critiques.

2. Conception du positionnement du moule

Le positionnement de l'insert à l'intérieur du moule doit rester stable pendant l'injection. Un mauvais positionnement peut provoquer : Inserts décalés Débit de plastique irrégulier Défauts cosmétiques Faiblesse structurelle C'est pourquoi la conception des moules joue un rôle majeur dans la qualité du moulage par insert.

3. Contrôle de la pression d’injection et de la température

Différents matériaux réagissent différemment lors du moulage par injection. Si la pression d'injection est trop élevée : Les inserts peuvent se déplacer Un flash peut apparaître Si la pression est trop basse : Le remplissage plastique devient incomplet Des paramètres de traitement stables sont essentiels pour une production reproductible.

4. Équilibre de refroidissement et compensation du retrait

Le retrait du plastique après refroidissement peut affecter les dimensions et l’apparence des pièces. Un système de refroidissement bien conçu permet : Réduire le gauchissement Améliorer la stabilité dimensionnelle Maintenir la qualité de la surface Augmenter l'efficacité de la production

La qualité de l’apparence est également importante

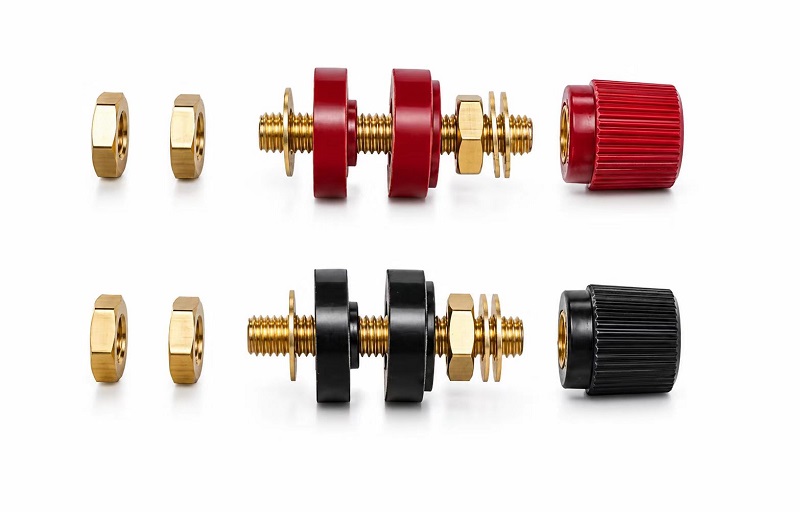

Dans de nombreuses industries, les composants moulés par insert ne sont plus de simples pièces fonctionnelles. Les clients s’attendent également à ce que les produits soient propres, précis et haut de gamme. Par exemple, les bornes de liaison restent souvent visibles après l'assemblage final. Cela signifie que les fabricants doivent contrôler : Finition de surface  Lignes de séparation Flash Consistance des couleurs Alignement de l'assemblage Une bonne apparence reflète la capacité de fabrication et l’attention portée aux détails.

Pourquoi les petites pièces nécessitent souvent les normes de fabrication les plus élevées

Il est intéressant de noter que les petits composants sont souvent plus difficiles à fabriquer de manière cohérente que les gros produits.

Pourquoi? Parce que:

Les tolérances sont plus strictes

L'espace de montage est limité

Les petits défauts deviennent très visibles

La vitesse de production est généralement plus élevée

Cela signifie que même un connecteur électrique d’apparence simple peut nécessiter :

Usinage de précision

Moulage par injection stable

Sélection rigoureuse des matériaux

Contrôle de qualité strict

Procédures d'assemblage contrôlées

La valeur d’un moulage par insert fiable

Un moulage par insert fiable aide les fabricants à atteindre :

Meilleure durabilité du produit

 Coûts de montage réduits

 Efficacité de production plus élevée

Aspect du produit amélioré

Performances électriques plus stables

Pour les industries qui dépendent de connexions électriques fiables, le moulage par insert de haute qualité n’est pas une option : il est essentiel.

Pensées finales

Le moulage par insert peut paraître simple de l'extérieur, mais la véritable qualité de fabrication vient du contrôle des processus, de l'ingénierie de précision et de la cohérence de la production. En fin de compte, ce sont souvent les plus petits composants qui nécessitent le plus d’attention aux détails. Et dans la fabrication industrielle, ce sont les détails qui séparent les produits ordinaires des produits fiables.
