La tampographie est généralement le meilleur point de départ pour une petite marque en ton direct sur un pion incurvé ou une figurine irrégulière. L'impression numérique UV est souvent plus efficace pour les jetons plats, les panneaux d'accessoires et les illustrations comportant des dégradés ou de nombreuses couleurs. Ce raccourci est utile, mais il ne suffit pas pour la production. Le bon choix dépend également de la variation de la hauteur d'impression, de la qualité de la résine, de la conception du luminaire, de l'approbation des couleurs, de l'exposition à l'usure et de la fréquence à laquelle l'illustration change.
Réponse rapide
Choisissez la tampographie lorsque l'image est compacte, utilise un ensemble limité de tons directs et doit être transférée sur une surface incurvée, en retrait ou irrégulière. Choisissez l'impression numérique UV lorsque la zone imprimable est plate ou compatible avec la machine disponible et que l'illustration nécessite des couleurs, des dégradés, des détails toniques fins ou des changements de version fréquents. N'approuvez aucun des deux processus tant que le fournisseur n'a pas imprimé le dessin final sur la résine de production et adopté un plan d'adhésion et d'usure convenu.
1. En quoi la tampographie et l'impression numérique UV diffèrent
La tampographie transfère une image bidimensionnelle gravée d’une plaque à la pièce à l’aide d’un tampon en silicone flexible. Le tampon peut se comprimer et rouler sur une surface tridimensionnelle, c'est pourquoi le processus fonctionne bien pour les petits graphiques sur de nombreux objets courbes ou irréguliers. Chaque couleur imprimée nécessite normalement sa propre plaque à mémoire, sa propre préparation d'encre et sa propre étape de repérage contrôlée.[1]
L'impression numérique UV envoie des gouttelettes d'encre directement d'un fichier numérique au composant et durcit l'encre déposée avec l'énergie ultraviolette. Il supprime le besoin d'une plaque d'impression séparée et prend en charge les images en couleur, les dégradés et les modifications d'illustrations numériques. Les systèmes à plat conventionnels privilégient toujours les zones d'impression plates ou légèrement incurvées. Les équipements à grande portée les plus récents peuvent tolérer davantage de variations de hauteur, mais la limite pratique reste spécifique à la machine et à l'application.[2]
Kingke répertorie les deux méthodes dans sonServices d'impression UV et de finition de surface. Cela permet de comparer les méthodes de décoration après avoir examiné ensemble la géométrie moulée, le matériau et l'illustration.
Un processus numérique peut raccourcir la configuration des illustrations, mais il ne supprime pas le besoin d'un montage stable, d'une préparation de surface, d'une compatibilité des encres, d'un contrôle du durcissement ou d'une approbation des échantillons. La tampographie a une configuration plus physique, mais elle peut produire un résultat plus propre sur une forme difficile.
2. Matrice de décision tampographie vs impression UV
| Facteur de décision | Tampographie | Impression numérique UV | Ce que l'acheteur doit vérifier |
|---|---|---|---|
| Géométrie de la pièce | Bien adapté aux petits graphismes sur de nombreuses pièces courbes, encastrées et irrégulières. | Idéal sur des surfaces planes ou contrôlées ; la courbure utilisable dépend de l'imprimante et du luminaire. | Demandez un examen de la zone d'impression sur le modèle 3D réel ou l'échantillon moulé. |
| Type d'œuvre | Idéal pour les logos, les symboles, les chiffres et les graphiques en tons directs unis. | Idéal pour les illustrations CMJN, les dégradés, les textures et les changements de tons fins. | Soumettez le fichier de production final, pas seulement un rendu. |
| Construction de couleurs | Chaque couleur est séparée et enregistrée via la configuration de tampographie. | Plusieurs couleurs quadrichromiques peuvent être imprimées à partir d’un seul fichier d’illustration numérique ; des couches de blanc et de vernis peuvent être disponibles. | Approuver l'opacité, la séquence de couleurs et l'apparence de la couleur de base finale. |
| Changements | Les modifications des illustrations peuvent nécessiter de nouvelles plaques et une nouvelle configuration. | Les fichiers numériques facilitent la gestion des changements de version et des illustrations mixtes. | Définissez le nombre de SKU et de révisions d’illustrations dans le devis. |
| Commandes répétées importantes | Peut être efficace pour des graphiques stables et reproductibles après la configuration. | Peut également évoluer, mais le débit dépend de la couverture, des passes, de la capacité des appareils et du mode d'impression. | Comparez les hypothèses de cycle citées, le risque de main d’œuvre et de pièces rejetées. |
| Commandes petites ou versionnées | La configuration des plaques et des couleurs peut représenter une plus grande part du travail. | Évite souvent la fabrication de plaques et gère plus facilement le changement de fichiers. | Demandez le prix total de la pièce décorée, pas seulement le prix de l'impression. |
| Éléments surélevés ou encastrés | Le tampon peut s'adapter à des caractéristiques modestes si l'accès et la déformation sont contrôlés. | Les changements de hauteur peuvent modifier le placement et la netteté des gouttes. | Marquez la limite d'impression et l'espace minimum par rapport aux bords ou au relief. |
| Durabilité | Aucun des deux processus ne gagne nommément. L'encre, le substrat, le prétraitement, le durcissement, la couverture et les conditions d'utilisation contrôlent le résultat. | Approuver l’adhésion et l’usure sur des échantillons équivalents à la production. | |
La matrice donne une première direction, pas une version finale du processus. Un jeton rond peu profond et un grand pion peuvent porter la même icône, mais ils présentent des problèmes de transfert et de montage différents. Traitez chaque composant comme une surface d'impression distincte avant de le combiner en une seule citation.
3. La géométrie décide de ce que l’œuvre d’art peut devenir
La question de production n’est pas de savoir si l’ensemble du composant est courbé. Il s'agit de savoir si la zone d'impression prévue reste dans la fenêtre de processus. Un pion peut avoir une petite base presque plate même si son corps est fortement courbé. Un jeton peut paraître plat mais contenir un bord surélevé qui bloque une tête d'impression ou empêche un tampon de rouler proprement.
Pour la tampographie, vérifiez le chemin du tampon
Le tampon en silicone doit capter l'image, atteindre la zone d'impression et libérer l'encre sans glisser ni emprisonner l'air. Des recoins profonds, des murs pointus et des saillies à proximité peuvent empêcher un contact complet. Un tampon très doux peut épouser la forme mais déformer l'image. Un tampon plus dur peut mieux retenir les détails mais ne parvient pas à atteindre la surface. Le fournisseur doit sélectionner la forme et la dureté du tampon après avoir examiné le composant, et non uniquement en fonction de la taille de l'illustration.
Les graphiques multicolores ajoutent une autre contrainte. Le luminaire doit remettre la pièce dans la même position pour chaque couleur. Sur une petite pièce incurvée, une petite erreur de rotation peut se manifester par un défaut de repérage visible des couleurs près d'un bord ou d'une ligne de texte.
Pour l'impression UV, cartographiez la variation de hauteur sur l'image
Le placement des gouttes du jet d'encre change à mesure que la surface s'éloigne de la tête d'impression. La courbure peut adoucir les bords ou déformer une image car différentes parties du graphique se trouvent à des hauteurs différentes. Les équipements conçus pour une plus grande distance de jet peuvent élargir la plage utilisable, mais cette capacité doit être confirmée pour l'imprimante, l'encre et les exigences de qualité spécifiques.[2]
Demandez au fournisseur d'afficher la limite d'impression sur le modèle 3D. Si l'image traverse un chanfrein, une nervure ou un coin arrondi, divisez-la en zones ou déplacez-la avant l'échantillonnage. Cette simple superposition empêche l’équipe artistique d’approuver une mise en page que la machine ne peut pas reproduire avec précision.
4. Faites correspondre le processus à l'œuvre d'art, pas à la maquette
Une image rendue peut donner un aspect simple à un petit graphique. Les illustrations de production doivent répondre à des questions plus difficiles : la couleur est-elle unie ou tonale ? Est-ce qu'il faut une sous-couche blanche ? À quelle distance se trouve-t-il d'un bord ? Quelle direction est « vers le haut » une fois que la pièce entre dans le luminaire ? Une petite ligne est-elle toujours imprimable une fois que l'image suit une courbe ?
Choisissez la tampographie pour des graphiques aux tons directs contrôlés
La tampographie est une option pratique pour les logos compacts, les icônes, les chiffres, les yeux et les symboles répétés. Les encres de tons directs peuvent être préparées selon des références de couleurs approuvées, mais une deuxième ou une troisième couleur augmente le travail de configuration et d'enregistrement. Les espaces fins, le texte inversé et les contours fins nécessitent une épreuve de production car la plaque gravée, la déformation du tampon et le transfert d'encre affectent tous le bord final.
Choisissez l’impression numérique UV pour des illustrations aux tons continus
L'impression numérique UV est généralement la meilleure candidate pour les dégradés, les détails photographiques, les arrière-plans texturés et les images composées de nombreuses couleurs. Cela facilite également la création d'illustrations versionnées. Un jeu peut utiliser le même corps de jeton avec différents portraits de personnages ou symboles de ressources sans créer une plaque physique distincte pour chaque image.
La couleur complète ne garantit pas une correspondance avec une boîte imprimée ou une pièce Pantone moulée. Les illustrations CMJN, l’encre blanche, le vernis, la couleur du substrat et le brillant influencent tous l’apparence. Approuver la pièce décorée à côté de l'emballage concerné et des composants moulés dans des conditions de visualisation convenues. Ne jugez pas le résultat uniquement à partir d’un moniteur.
La résine fournit la couleur de base. Ink ajoute un deuxième système de couleurs par-dessus. Enregistrez les deux approbations, y compris la qualité de la résine, la texture de la surface, la révision du graphisme, le système d'encre et toute couche blanche ou transparente.
5. La préparation des matériaux et des surfaces peut inverser le choix
Un processus qui imprime bien sur un plastique peut échouer sur un autre. L'énergie de surface, le démoulage, la texture, la contamination et les additifs affectent la façon dont l'encre mouille et s'ancre à la pièce. Le polypropylène et le polyéthylène sont des plastiques à faible énergie de surface, ce qui rend le mouillage et le collage plus difficiles que sur de nombreux plastiques techniques.[3]
Cela ne veut pas dire que le PP ne peut pas être décoré. Cela signifie que le système de production peut nécessiter une encre, un apprêt, un traitement à la flamme, un traitement corona ou une autre étape de préparation validée compatible. L’itinéraire exact dépend de la qualité de la résine et du fournisseur d’encre. Le guide de Kingke pourABS versus PP pour les composants de jeux de sociétéexplique pourquoi le substrat doit être sélectionné en tenant compte de la décoration et de la fonction.
Le traitement de surface est un processus contrôlé et non un sauvetage ponctuel. Enregistrez la méthode de traitement, les paramètres et le délai autorisé avant l’impression. Revérifiez l'adhérence si la qualité de la résine, le colorant, le démoulage, la texture ou l'encre changent. Un échantillon réalisé à partir d'un matériau prototype non identifié ne peut pas approuver la combinaison de production.
L'huile, la poussière, la contamination par le silicone et un démoulage excessif peuvent réduire l'adhérence sans créer de défaut de moulage visible. Définir les règles de nettoyage et de manipulation des pièces avant le premier échantillon décoré.
6. Comparez le coût total d'installation et de changement
La tampographie nécessite des plaques, des tampons, une préparation de l'encre, une configuration des couleurs et un enregistrement. Une fois la configuration stable, elle peut répondre à des commandes répétées avec la même illustration compacte. L'impression numérique UV supprime la plaque gravée et peut modifier les illustrations via le fichier de production, ce qui facilite souvent les projets avec des tirages plus courts, plusieurs SKU ou des révisions visuelles fréquentes.[1]
Il n’existe pas de quantité de commande universelle fiable à partir de laquelle un processus devient moins cher. Le croisement change en fonction de la zone d'image, du nombre de couleurs, du nombre de côtés, de la capacité du dispositif, de la couverture d'encre, des passes d'impression, du temps de l'opérateur, du taux de rejet et du nombre de versions d'illustration partageant la même pièce moulée.
Pour une comparaison utile des coûts, demandez aux deux processus de citer la même définition de projet :
- Le même composant moulé et la même qualité de résine.
- La même taille d’illustration, les mêmes côtés, les mêmes couleurs et la même couverture.
- La même quantité de commande et le même nombre de SKU.
- Mêmes exigences d’adhérence, d’aspect et d’usure.
- Les mêmes hypothèses d’inspection, d’emballage et de remplacement.
- Séparez les coûts d’installation ponctuels des coûts unitaires récurrents.
Un prix d'impression inférieur peut disparaître si le processus nécessite une manipulation supplémentaire, davantage de composants rejetés ou un revêtement protecteur séparé. Comparez le composant fini approuvé, et non le tarif de la machine.
7. Approuver l’adhésion et l’usure avec un plan de test écrit
« Résistant aux rayures » n'est pas une norme d'acceptation. Il n'identifie pas le matériau de contact, la force, le nombre de courses, le conditionnement, la méthode d'inspection ou la limite de défaillance. Un bon plan d'approbation commence par la manière dont les acteurs et les emballeurs géreront le composant, puis transforme cette utilisation en contrôles reproductibles.
| Risque | Contrôle d'échantillon pratique | Quoi enregistrer | Erreur courante |
|---|---|---|---|
| Adhésion initiale | Utilisez un ruban convenu ou une méthode de coupe transversale uniquement lorsque cela convient au film d'encre et à la géométrie de la pièce. | Temps de conditionnement, coupes, ruban adhésif, méthode de retrait, emplacement et classement. | Appeler n'importe quelle bande de bureau pour faire un test ASTM. |
| Manipulation de l'abrasion | Frottez ou cyclez la zone imprimée avec un matériau de contact défini et une charge qui reflète l'utilisation. | Matériau de contact, force, cycles, chemin, point final et norme visuelle. | Comparaison d'échantillons testés avec différents tissus ou pressions. |
| Levage des bords | Inspectez les bords d’impression près des coins, des bords surélevés et des zones de flexion après conditionnement. | Orientation de la pièce, grossissement et état des bords autorisé. | Inspecter uniquement le centre de l'image. |
| Exposition au nettoyage | Utilisez uniquement les produits de nettoyage et le temps de contact correspondant aux instructions du produit. | Produit chimique, concentration, temps de séjour et nombre de cycles. | Utilisation d'une allégation de « résistance chimique » non définie. |
| Assemblage et emballage | Faites passer les pièces imprimées à travers la séquence réelle d'empilage, d'ensachage, de plateau ou d'assemblage. | Style de pack, points de contact, simulation de transit et transfert observé. | Approuver des échantillons en vrac qui ne touchent jamais les pièces voisines. |
La norme ASTM D3359 est couramment discutée pour l'adhésion de rubans, mais sa portée publiée concerne les revêtements relativement ductiles sur des substrats métalliques. L'ASTM note également les limites lorsque la méthode est utilisée sur des plastiques et indique que la technique de l'opérateur, le comportement du ruban et les conditions de pelage affectent les résultats.[4]Si un acheteur et un fournisseur l'utilisent pour une pièce de jeu en plastique, ils doivent se mettre d'accord sur l'applicabilité et la procédure au lieu de traiter le numéro standard comme une spécification complète.
ASTM D4060 évalue l’abrasion du revêtement sur une surface plane et rigide avec un Taber Abraser.[5]Cela peut aider avec des spécimens plats appropriés, mais cela ne peut pas représenter un petit pion incurvé ou un bord symbolique. Pour de nombreux composants du jeu, un test de frottement et de manipulation documenté spécifique au produit est plus représentatif. Les critères d'acceptation doivent encore être convenus avant la réalisation des échantillons.
8. Démarrage des recommandations par type de composant
Ces recommandations restreignent le plan d’essai. Ils ne remplacent pas un échantillon de production imprimé.

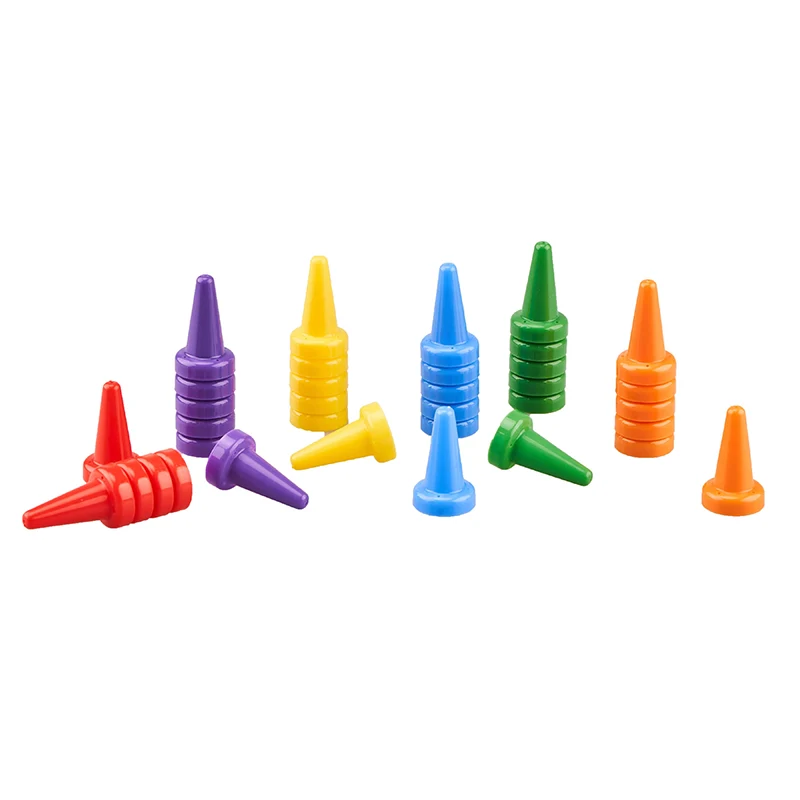

Pions et pièces de jeu façonnées
Pour une petite icône, un chiffre ou un visagepions de jeu de société en plastique, la tampographie est souvent le premier procédé à évaluer. Son coussinet conformable peut atteindre une zone compacte sur une forme arrondie. Si le pion a une base ou un panneau plat et que le motif nécessite une couleur ton sur ton, un test UV peut également être raisonnable.
Jetons et marqueurs plats
Jetons en plastiquesont de bons candidats pour le numérique UV lorsqu'ils ont une large face plate et plusieurs variantes d'illustration. Vérifiez les rebords surélevés, les chanfreins des bords et la planéité des jetons avant de définir la zone imprimable. La tampographie peut toujours être efficace pour une simple icône monochrome répétée au cours d’un cycle de production stable.
Cubes, blocs et panneaux d'accessoires
Les visages plats fontCubes en plastique pour jeu de tableet des panneaux accessoires adaptés à l'évaluation UV, en particulier lorsque chaque face comporte une illustration en couleur ou en versions. Le luminaire doit orienter la pièce de manière cohérente et chaque côté supplémentaire ajoute de la manipulation. La tampographie peut être compétitive pour un petit symbole plein sur une ou deux faces.
Miniatures et figurines
A petite figurine en plastiquepeut contenir des retraits profonds, des contre-dépouilles et des changements brusques de hauteur. La tampographie peut atteindre certains détails du visage ou du costume, mais le fournisseur doit vérifier l'accès, la déformation du tampon et la répétabilité des fixations. Une figure complexe est rarement une surface imprimable continue.
Porte-cartes, plateaux et étuis
Grandes zones de marquage plates surporte-cartes de jeux de société, les plateaux ou les boîtiers de stockage peuvent convenir à l'impression numérique UV. Pour une grande marque de couleur unie répétée sur une surface plane, la sérigraphie peut également mériter un devis. Kingke'sservice de sérigraphie et de tampographieLa page couvre les deux routes analogiques.
9. Liste de contrôle des demandes de prix et d'approbation
Un devis d'impression n'est comparable que lorsque le fournisseur peut voir la pièce, le graphisme et l'objectif d'approbation. Incluez le dossier de décoration avec la demande de prix pour les pièces moulées au lieu d'ajouter des impressions une fois l'outil approuvé.
- Fichier STEP et dessin pour chaque composant imprimé.
- Famille de résine finale, qualité de production exacte une fois sélectionnée et couleur de base moulée.
- Illustrations vectorielles pour les tons directs et fichiers haute résolution originaux pour les images raster.
- Une épreuve de placement PDF avec dimensions, orientation et limite d'impression.
- Références de couleurs nommées, sous-couche blanche, exigences en matière de couche transparente ou de brillance.
- Quantité commandée, nombre de SKU, variantes d’illustration et motif de répétition attendu.
- Zones cosmétiques, attentes en matière d'enregistrement et conditions de bordure autorisées.
- Dossiers de nettoyage, de traitement de surface, d’encre et de durcissement requis pour l’approbation.
- Tests d'adhérence, de frottement, de manipulation, d'assemblage et d'emballage avec critères de réussite écrits.
- Échantillon d'or, révision des illustrations et propriétaire du contrôle des modifications.
LeService d’analyse DFM et d’estimation des coûtspeut examiner la géométrie moulée et l'accès à la décoration avant que la conception de l'outil ne soit verrouillée. Pour les projets comportant plusieurs pièces en plastique, le plus largecomposants en plastique de jeu de sociétéCette gamme permet d'identifier les pièces qui peuvent partager un flux de travail de matériau, de finition ou d'impression.
Conservez un échantillon décoré signé, le dessin final, la révision de la pièce moulée, la qualité de la résine, la préparation de la surface, le système d'encre, la méthode de durcissement, le dossier de test et l'agencement d'emballage approuvé. Si un élément contrôlé change, vérifiez quels tests d’approbation doivent être répétés.
10. Questions fréquemment posées
La tampographie est-elle toujours meilleure pour les pièces de jeux de société incurvées ?
La tampographie est un bon point de départ pour un petit graphique sur une pièce courbe ou irrégulière car le tampon en silicone épouse la surface. Les équipements UV modernes peuvent gérer une certaine courbure, mais la zone d'impression utilisable dépend de la machine, de la distance tête-pièce, du montage et de la netteté requise. Un essai d'impression sur la géométrie de production est la décision la plus sûre.
L’impression UV est-elle plus durable que la tampographie ?
Aucun des deux processus n’est automatiquement plus durable. L'usure dépend de la qualité de la résine, de l'état de la surface, du prétraitement, du système d'encre, du durcissement, de l'emplacement d'impression et de la manipulation. Comparez les échantillons décorés en utilisant les mêmes tests d'adhérence et d'usure convenus au lieu de choisir uniquement en fonction du nom du processus.
Les pièces de jeux de société en polypropylène peuvent-elles être imprimées ?
Oui, mais le polypropylène est un plastique à faible énergie de surface. La qualité finale de la résine peut nécessiter un traitement, un apprêt ou un système d'encre compatible. Approuver l’adhésion sur le matériau de production moulé et contrôler le temps entre le traitement et l’impression lorsque le processus l’exige.
Quels fichiers d'illustration doivent être fournis pour les parties de jeu imprimées ?
Fournissez des illustrations vectorielles modifiables pour les graphiques en tons directs lorsque cela est possible, le fichier raster haute résolution original pour les images en tons continus, une preuve de placement PDF, les couleurs nommées, les dimensions et l'orientation. Séparez les illustrations décoratives du fichier CAO 3D et identifiez la limite d'impression visible sur la pièce réelle.
Un jeu de société peut-il utiliser à la fois la tampographie et l’impression UV ?
Oui. Un projet peut utiliser la tampographie pour les pions incurvés et l'impression numérique UV pour les jetons plats ou les panneaux d'accessoires. Examinez l’apparence combinée des couleurs, les exigences de manipulation, le plan d’échantillonnage et la séquence d’emballage afin que les deux processus correspondent à un seul système d’approbation.
Choisissez le processus d'impression avant d'approuver l'outil
Envoyez les fichiers 3D, la résine, les illustrations, les quantités et les exigences d'usure pour une revue de moulage et de décoration.
