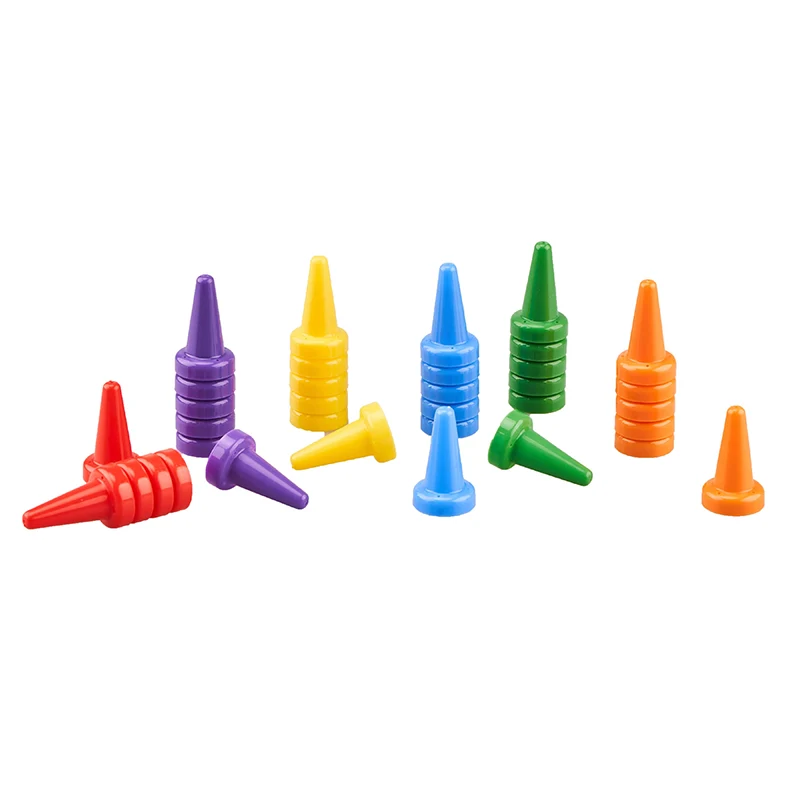

Liste de contrôle DFM pour les composants en plastique de jeux de société personnalisés

1. Ce que couvre cette liste de contrôle DFM

Kingke a publiéService d’analyse DFM et d’estimation des coûtscommence par les dessins 3D du client et les exigences du produit. Son examen de la structure déclaré couvre l'uniformité de l'épaisseur des parois, l'angle de dépouille, la résistance des nervures, les contre-dépouilles, le risque de piégeage d'air, les tendances de retrait et de déformation et la rationalité de l'assemblage.

La même page de service étend l'examen à la faisabilité du moule. Il répertorie la disposition des cavités, les surfaces de joint, le refroidissement, l'éjection, les structures d'extraction du noyau, les choix à une ou plusieurs cavités, et indique si un canal chaud est requis. Ce ne sont pas des conversations distinctes. Une modification apportée à la pièce peut modifier le plan du moule, et une contrainte de moule peut nécessiter une décision concernant le produit.

Cet article transforme cette portée publiée en une séquence d'approbation côté acheteur. La séquence est une synthèse éditoriale des propres pages de services et de produits de Kingke. Il n'ajoute pas de chiffres universels sur l'épaisseur des parois, de promesses de tolérance, de limites de résine ou de réclamations de livraison qui sont absentes de ces sources.

2. Contrôler le package d'entrée avant l'examen technique

La confusion la plus évitable commence avant que quiconque étudie un angle de dépouille ou une ligne de séparation. La citation peut faire référence à un modèle alors que l’œuvre en utilise un autre. Une feuille de calcul peut appeler deux éléments identiques même si leurs bases diffèrent. Un fournisseur peut recevoir un rendu qui masque les caractéristiques de l'assemblage.

Commencez par une matrice de composants. Donnez à chaque élément moulé unique un identifiant de pièce stable, un nom en langage clair et une révision. Si un jeu comporte six couleurs de pions provenant d'une même géométrie de moule, enregistrez cette relation. Si deux miniatures similaires nécessitent des moules différents, notez-le également.

N'attendez pas que chaque détail commercial soit parfait. Marquez plutôt les éléments incertains comme hypothèses ouvertes. « Matériau à confirmer après échantillon d'apparence » est utile. Laisser la cellule matérielle vide ne l’est pas.

Si le dossier de conception doit encore être préparé, leGuide de fichiers CAO pour les pièces de jeux de société personnaliséesexplique comment organiser la géométrie, les dimensions et la propriété des révisions avant la révision de la fabrication.

3. Examinez la structure du produit par rapport à l'utilisation prévue

Une révision de la structure doit commencer par la fonction du jeu, et non par des avertissements CAO isolés. Un pion doit tenir debout et rester facile à récupérer. Un jeton peut nécessiter une face d'impression plate et un empilement prévisible. Un cube peut porter des illustrations sur plusieurs faces. Un porte-carte doit s'adapter à la carte prévue tout en gardant le design visible propre.

La page DFM de Kingke nomme sept domaines d'évaluation au niveau des produits. Transformez chacune d’elles en une question liée au composant réel :

• Uniformité de l’épaisseur du mur :où la pièce passe-t-elle d'une coque à une masse locale lourde ?
• Angle de dépouille :Quelles surfaces se libèrent dans le sens d'ouverture proposé et lesquelles ne le font pas ?
• Force des côtes :Quelles nervures prennent en charge une fonction et lesquelles sont des restes d'un modèle antérieur ?
• Contre-dépouilles :la caractéristique peut-elle être modifiée ou le moule a-t-il besoin d'une structure mobile ?
• Risque de piégeage d'air :où sont les détails fermés ou les détails tardifs qui nécessitent une attention particulière ?
• Tendance au retrait et à la déformation :Quelles zones larges, plates ou localement lourdes nécessitent un examen ciblé ?
• Rationalité de l'assemblage :le sens de raccordement, la méthode de rétention et les surfaces accessibles correspondent-ils au produit ?

Le résultat doit montrer l’emplacement de chaque problème sur le modèle. Un commentaire tel que « augmenter la dépouille » est incomplet s’il n’identifie pas la face, la direction d’ouverture et l’effet sur la forme visible. Il en va de même pour les commentaires sur les murs et les nervures.

4. Connectez chaque décision de pièce au moule proposé

Un modèle peut paraître propre à l’écran tout en laissant le plan d’outillage non résolu. Kingke'sconception de moules d'injection de précisionLa page répertorie la disposition des cavités, la surface de joint, le fond de moule, le refroidissement, les canaux chauds ou froids, l'éjection, les glissières, le tirage du noyau et la ventilation dans le cadre de sa conception.

Demandez au fournisseur de placer les principales décisions en matière de moule sur des vues du composant réel. Le rapport doit indiquer une direction d'ouverture, un itinéraire de séparation préliminaire, la région de porte proposée, les zones d'éjection et toutes les structures en mouvement. Pour une proposition multi-empreintes, il convient également d'identifier quelles pièces partagent un outil et comment la combinaison de production a été prise en compte.

Il n’est pas nécessaire que le concept de moule soit une conception d’outil finie dès la première révision. Il faut suffisamment de définition pour exposer les compromis. Si une porte cachée nécessite une surface d'éjection différente, ou si une contre-dépouille nécessite une glissière qui modifie la ligne de joint, l'acheteur doit s'en assurer avant que l'acier ne soit libéré.

Kingke'smoule d'injection plastiqueLa page indique que son travail de moulage peut inclure des configurations à cavité unique et multi-cavité, l'optimisation du flux, du refroidissement et de l'éjection, les tests de moule et la validation des échantillons. Utilisez ces éléments comme points de contrôle nommés, et non comme une promesse générale que chaque outil utilisera la même solution.

5. Planifiez la famille complète de composants, pas une seule pièce attrayante

Les projets de jeux de société contiennent rarement un seul composant isolé. Le plan du moule doit servir à l'ensemble qui entre dans la boîte. C’est là que la matrice des composants devient un document de production plutôt qu’une feuille de calcul administrative.

Pour chaque géométrie, notez la quantité par jeu et les versions de couleurs attendues. Comparez ensuite ces ratios avec le plan de cavité proposé. Un agencement de cavités qui produit des quantités égales peut ne pas correspondre à un jeu qui utilise un composant beaucoup plus souvent qu'un autre.

Séparez les exigences partagées et uniques :

• Le langage des couleurs partagé ne prouve pas que toutes les pièces utilisent une seule qualité de matériau.
• La hauteur partagée ne prouve pas que les pions aient la même structure de moulage.
• Le style d’illustration partagé ne prouve pas que chaque surface accepte le même processus d’impression.
• L'emballage partagé ne prouve pas que toutes les pièces peuvent être échantillonnées ou inspectées ensemble.
• La possession d'outils partagés ne supprime pas le besoin d'enregistrements de révision au niveau des pièces.

Si les pièces peuvent partager un même moule, utilisez la matrice des composants pour comparer l'équilibre de la production avant d'approuver la disposition. L'article surmoules familiaux versus moules séparés pour les pièces de jeux de sociétéfournit un cadre décisionnel ciblé pour ce choix.

6. Incluez le matériau, la couleur et la décoration dans la même évaluation

Kingke'scomposants en plastique de jeu de sociétéLa page répertorie les formes, couleurs, textures et motifs imprimés personnalisés, y compris la impression UV et la tampographie. Cela fait de l'apparence une partie du cahier des charges de fabrication, et non une étape à improviser une fois le moule terminé.

Marquez chaque zone décorée sur la vue 3D. Ajoutez l'orientation de l'illustration, le nombre de couleurs et la référence d'alignement acceptable. Protégez toute face où une porte, une marque d'éjecteur ou une ligne de séparation pourrait interférer avec l'œuvre d'art ou avec la façon dont la pièce est manipulée.

Ces descriptions proviennent de la publication de Kingkesérigraphie et tampographieetImpression numérique UVpages. Ce sont des points de départ pour le processus de sélection. L’adéquation finale dépend toujours du composant et de l’illustration soumis.

Pour la préparation du fichier, utilisez leliste de contrôle des fichiers d'illustration pour les composants de jeu imprimés. Si le processus reste ouvert, comparez les deux méthodes dans leguide de tampographie versus impression UV.

7. Définir ce que comprend le devis et ce qui peut le modifier

Une conception approuvée par le DFM n'est pas utile si la portée commerciale fait toujours référence à une autre hypothèse. La page DFM et estimation des coûts de Kingke répertorie les moules, le moulage par injection, les matériaux, le traitement de surface, l'assemblage, l'emballage, la logistique et les tests comme catégories de coûts dans son champ d'évaluation.

Utilisez ces catégories comme limite de devis. L'acheteur n'a pas besoin d'une formule de prix publique. L'acheteur doit savoir quelle révision de conception, quelle hypothèse de quantité, quel matériau, quelle finition et quelle base d'emballage couvre chaque ligne.

Demandez au devis d'indiquer :

• Les identifiants de pièces et la révision utilisés pour la tarification des moules.
• La disposition des cavités proposée et toute hypothèse d'outil partagé.
• Base de résine et de couleur utilisée pour la tarification des pièces moulées.
• La méthode de décoration et la portée des illustrations incluses.
• Toute base d'assemblage, d'insert ou de contre-opération.
• Le format d'emballage et la quantité d'emballage utilisés pour le devis.
• Éléments de test et de logistique inclus, exclus ou encore ouverts.

Lorsque la conception change, enregistrez les catégories de coûts qui nécessitent une nouvelle révision. Une contre-dépouille révisée peut affecter la structure du moule. Un nouveau graphique en couleur peut affecter la décoration. Une combinaison de quantités différente peut affecter la manière dont un outil familial est évalué. Ce journal des modifications est plus utile que de demander si le « prix est toujours valable » sans nommer l'entrée modifiée.

8. Convenez de l'approbation de l'échantillon avant l'arrivée du premier échantillon

La page sur les moules de Kingke comprend des tests de moules et la validation d'échantillons dans le cadre de son support déclaré. L'acheteur doit définir l'enregistrement de validation avant l'expédition des échantillons. Sinon, les commentaires deviennent une collection de photos annotées sans lien clair avec le modèle approuvé.

Créez une feuille d’échantillon pour chaque ID de pièce. Enregistrez la cavité lorsque l'outil en possède plusieurs, le matériau et la couleur utilisés, la révision du modèle et si l'échantillon comprend la décoration finale. Photographiez les mêmes vues pour chaque cycle d’examen.

Séparez les observations en quatre groupes :

1. Fonction:ajustement, assemblage, position debout, empilage, manipulation et interaction avec le jeu réel.
2. Apparence:marques visibles, texture, relation de couleur, ligne de séparation et placement de la décoration.
3. Cohérence:différences entre cavités, pièces ou tours de revue.
4. Documentation:révision du modèle, déviation ouverte, propriétaire et prochaine action requise.

Approuver explicitement les écarts. Si un témoin de porte est accepté en sous-face, inscrivez cet endroit dans le standard visuel. Si une ligne de séparation a été déplacée, mettez à jour l'image DFM. Le prochain lot ne devrait pas dépendre du souvenir d’un appel vidéo antérieur.

Lorsqu'un défaut apparaît, utilisez leGuide des défauts de moulage par injection pour les pièces de jeux de sociétéd'organiser l'observation par emplacement, cavité et révision avant de changer de produit.

9. Ajouter des contrôles pour le type de composant spécifique

Pions et figurines en plastique

Kingke'spion en plastiqueLa page propose des poses, des proportions et des formes personnalisées et identifie l'ABS comme le matériau utilisé sur cette page de produit. Pour DFM, marquez le plan de position prévu, la forme de la base, les détails fragiles, la façade visuelle et toutes les zones prévues pour la peinture ou l'impression. Confirmez chaque pose séparément, car un membre ou une base modifié peut créer une nouvelle décision de moulage.

Jetons en plastique

Kingke'sjeton en plastiquela page répertorie les PP et ABS, les formes, tailles, épaisseurs, couleurs et impressions personnalisées. Le package DFM doit identifier les deux faces visibles, l’état des bords, les exigences d’empilement et la zone de décoration. Ne laissez pas un retrait ou un bord surélevé apparaître uniquement dans un fichier d'illustration tardif.

Cubes en plastique

LeCube en plastique de jeu de tableLa page répertorie également le PP et l'ABS et décrit la taille, la couleur et le contenu imprimé personnalisés. Un examen du cube doit identifier quelles faces reçoivent l'impression, comment l'orientation des faces est contrôlée et ce que le jeu attend de l'empilement. Traitez l'objet comme six faces fonctionnelles plutôt que comme un bloc générique.

Supports, plateaux et accessoires en plusieurs parties

La gamme de composants de jeux de société Kingke comprend des supports et des accessoires de rangement ainsi que des pièces de jeu plus petites. Ajoutez la carte d'accouplement, le jeton ou l'insert au package DFM. Marquez la direction de l'assemblage, les faces de contact, les relations de mouvement et les surfaces visibles qui doivent être protégées contre les marques de moule.

10. Quel rapport DFM utile devrait permettre à l'acheteur d'approuver

Le rapport doit se terminer par des décisions et non par de simples observations. Un tableau compact peut relier chaque problème à l'emplacement du modèle, à l'action proposée et au statut d'approbation. Conservez les idées rejetées dans le dossier afin que la même option ne soit pas soulevée à nouveau sans de nouvelles informations.

Avant l'approbation, effectuez une dernière vérification croisée : la matrice des composants, le modèle 3D, les dessins, les illustrations, le rapport DFM, la proposition de moule, le devis et la feuille d'échantillons doivent tous afficher la même révision active. Si un document ne peut pas montrer de révision, indiquez sa date et son propriétaire dans le registre des documents.

Il s’agit du gain d’informations le plus utile qu’un processus DFM puisse créer. Il transforme les conversations éparses en matière de conception, d’outillage et d’achat en un brief de production traçable. Le résultat n’est pas la certitude qu’aucun problème ne puisse survenir. Il s'agit d'un enregistrement plus clair de ce que l'équipe de projet savait et a approuvé avant la création de l'outillage.
